Как возвратный конус повышает эффективность системы подогревателя цемента

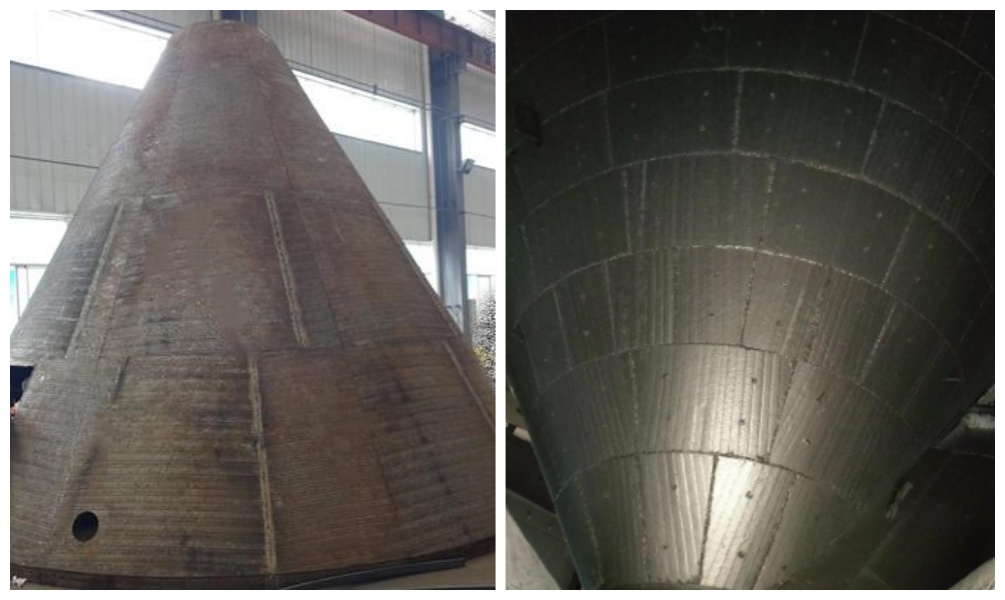

На крупных и сложных линиях по производству цемента циклонный подогреватель (ЦПП) является ключевым элементом управления энергопотреблением. Его эффективность напрямую определяет общее потребление тепла и производительность всей линии. В соединительных каналах между циклонами подогревателя находится, казалось бы, простой, но важный компонент: возвратный конус (также известный как рассеивающая пластина или рассеивающий конус). Несмотря на свою незаметность, он служит «ключевым узлом», обеспечивающим эффективную и стабильную работу всей системы подогрева.

Работа возвратного конуса — это увлекательный процесс, основанный на механике жидкости и теплопередаче, который может значительно повысить эффективность подогревателя цемента. Вот как это работает:

1. Транспортировка материала: сырьевая смесь из предыдущего циклона падает через разгрузочную трубу под действием силы тяжести плотным потоком.

2. Механическое ударное рассеивание: этот поток непосредственно воздействует на поверхность возвратного конуса. Уникальный угол и форма конуса преобразуют вертикальную силу падения в горизонтальную силу разбрызгивания, обеспечивая начальное «дробление» и «распределение» потока.

3. Двухфазное смешивание газа и твёрдого тела: Первоначально диспергированная сырьевая мука поступает в трубу, заполненную высокоскоростным восходящим горячим воздухом (из циклона следующей ступени). Воздушный поток, достигающий скорости до 15–25 м/с, мгновенно поднимает и увлекает мельчайшие капли материала, создавая высокотурбулентную суспензию.

4. Эффективный теплообмен: После полного диспергирования частиц сырьевой муки их удельная поверхность увеличивается в сотни, а то и тысячи раз. Каждая мельчайшая частица окружена высокотемпературным газом, что обеспечивает максимальную эффективность теплопередачи от газа к материалу. Кроме того, возвратный конус на входе в декарбонизатор обеспечивает превосходные начальные условия для смешивания, горения и реакций разложения сырьевой муки и топлива.

Без обратного конуса сырьевая мука просто скользила бы по внутренней стенке трубы, подобно плотной «лапше», в циклон следующей ступени, практически не контактируя с потоком горячего воздуха. Это привело бы к резкому снижению эффективности теплообмена, резкому повышению температуры на выходе и значительному увеличению потребления тепла системой. Обратный конус — прекрасный пример принципа «детали определяют успех» в системах подогревателей цементных линий. Несмотря на то, что он является стационарным компонентом, его продуманная конструкция позволяет ему играть незаменимую роль в динамическом взаимодействии материала и потока воздуха.
