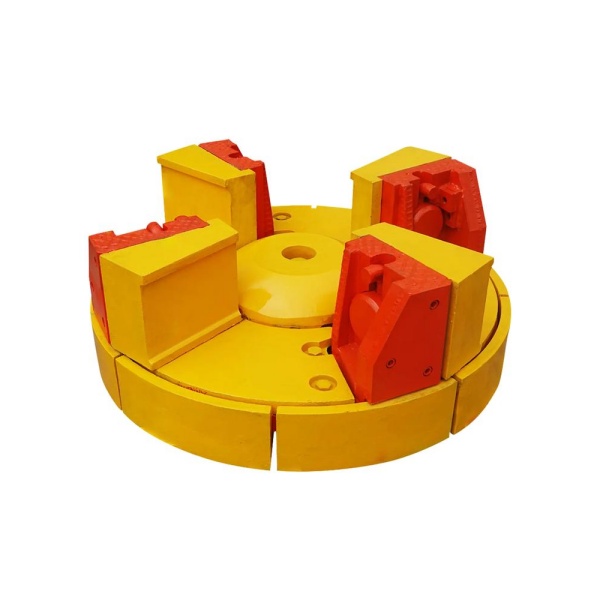

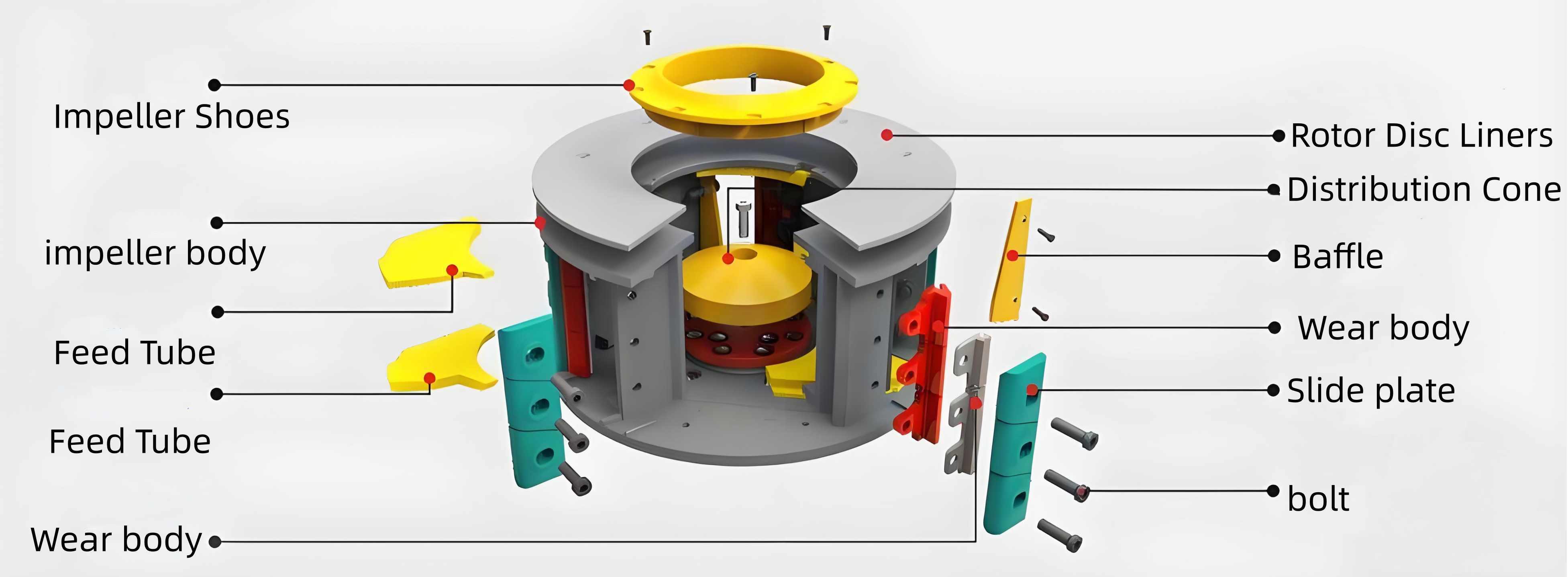

Ротор дробилки/Ротор дробилки VSI

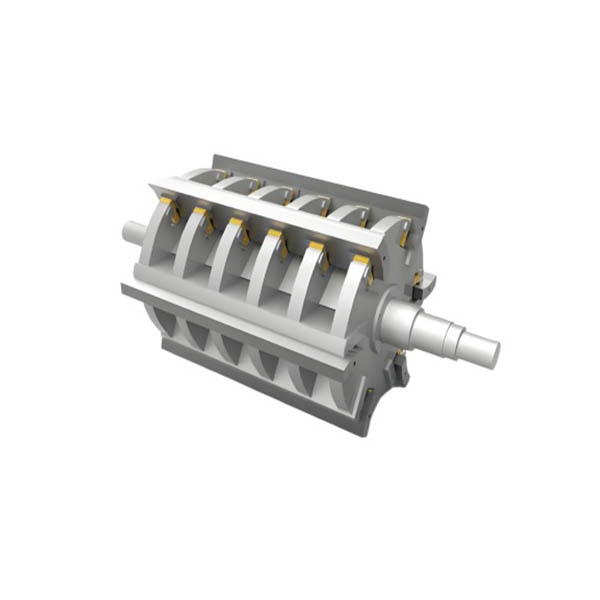

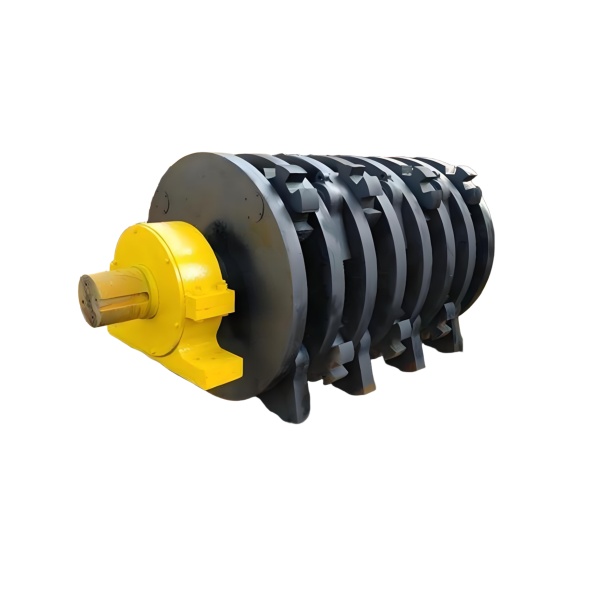

Узел ротора ударного дробильного оборудования включает в себя главный вал, барабан, подшипники, ударный брус, перегородку, защитную пластину, прессующий блок, защитную пластину, перегородку и гнездо подшипника.

Материал ударного бруса ударного дробильного оборудования - высокомарганцовистая сталь, металлокерамический композит, вставные стержни из легированной стали с высоким содержанием марганца и т. д. Оптимизированный ударный брус в форме полумесяца может обеспечить вертикальное воздействие материалов с большой ударной силой и высокой эффективностью дробления. Его ударная поверхность больше, чем у линейного ударного бруса, что делает его более долговечным.

Ударный брус закреплен на роторе клиновыми блоками, а контактная поверхность между клиновым блоком и нижней пластиной имеет трапециевидную форму. Такой метод крепления гарантирует, что чем выше скорость ротора, тем прочнее закреплен ударный брус, и тем надежнее и удобнее его разбирать и заменять.

Подшипниковое гнездо ударного дробильного оборудования изготовлено из цельного литого стального материала и закреплено на раме болтами. Сочетание встроенного седла подшипника и подшипника более компактно, что может предотвратить подпрыгивание подшипника.
