Обзор отрасли
Процессы металлургического плавления протекают при одних из самых высоких температур в промышленности: температура выпуска чугуна из доменной печи составляет 1400–1600 °C, а процесс сталиплавки в конвертере проходит при 1650 °C. Износостойкие детали в таких условиях подвергаются тройной нагрузке: экстремальным температурам, агрессивной химической среде шлака и интенсивному механическому износу при транспортировке расплава и шлака. Ни одна другая отрасль не предъявляет столь строгих требований к износостойким материалам.
Компания Zhili имеет многолетний опыт поставок премиальных жаростойких сплавов, износостойких литых изделий и прецизионно обработанных комплектующих для металлургических предприятий: доменных печей, конвертеров, электродуговых печей, печей-ковшей и систем переработки шлака. Наши материалы подтвердили свою эффективность в самых тяжелых условиях сталиплавки, включая кислородно-конвертерное производство стали, изготовление нержавеющей стали и цветную металлургию.
Комплектующие для металлургического плавления
Запчасти вращающихся печей
Бандажи, опорные кольца, опорные ролики и элементы корпуса вращающихся печей для производства ферросплавов и никелевого чугуна. Изготовлены точным литьём и механической обработкой для идеальной посадки и расчётных зазоров при тепловом расширении.

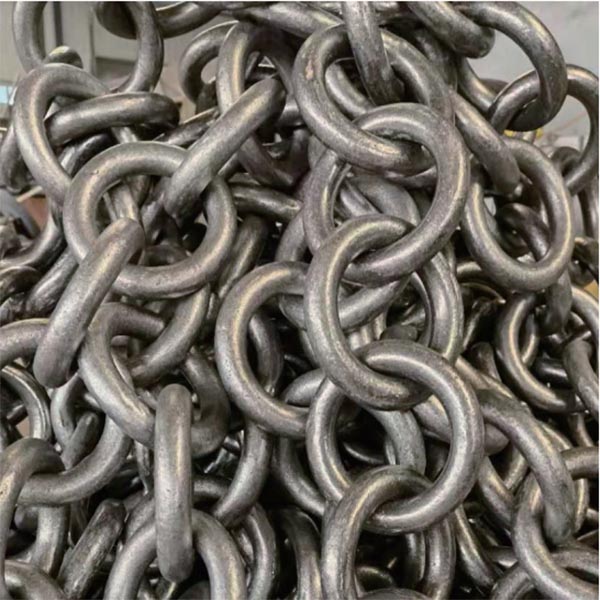

Цепные системы вращающихся печей
Печные цепи, подъёмные цепи и соединительные звенья для теплообмена и перемешивания сырья во вращающихся плавильных печах. Изготовлены из жаростойкого сплава с высокой сопротивляемостью ползучести при температурах 800–1100 °C.

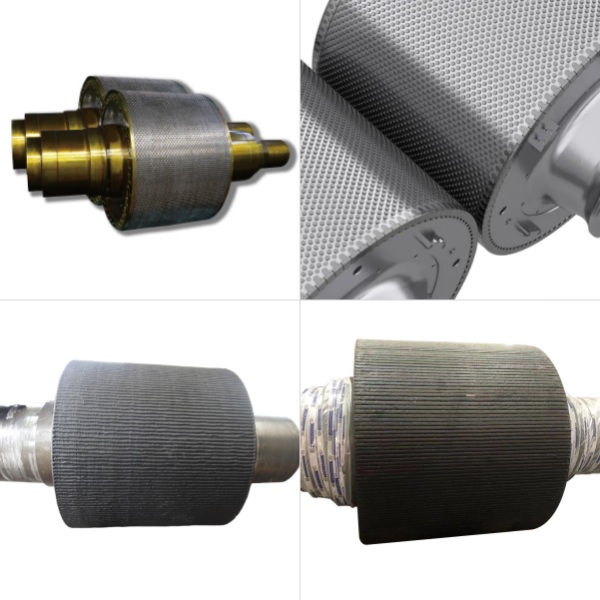

Валковые прессы для помола шлака
Валки высоконагнетательных прессов HPGR и шипованные валки для грануляции и помола стального и ферросплавного шлака. Сконструированы для высоконагрузочного измельчения с отличной стойкостью к тепловым ударам.
Детали дробилок для переработки шлака
Футеровки щековых, молотковых и конусных дробилок для переработки горячего и расплавленного шлака. Высокохромистые жаростойкие сплавы, рассчитанные на одновременное воздействие тепловых ударов и абразивного износа.

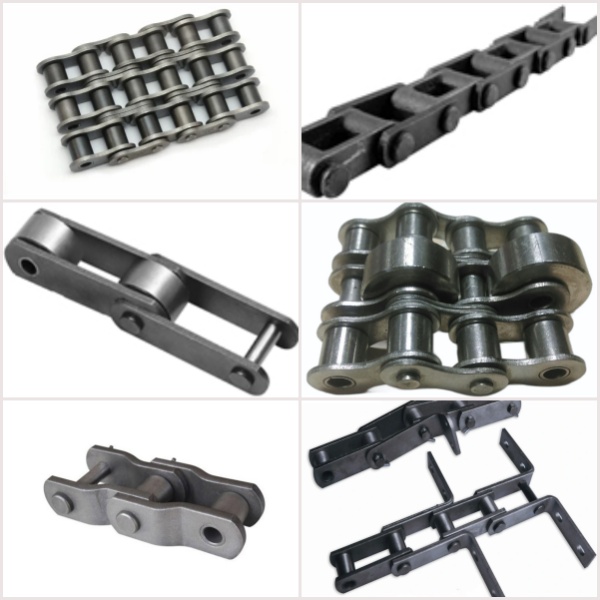

Жаростойкие цепные звенья
Тяжёлые цепные звенья и роликовые цепи для транспортировки материалов при высоких температурах на металлургических комбинатах – от подачи агломерата до перемещения разливочных ковшей. Варианты из аустенитной нержавеющей стали и жаростойких сплавов.
Детали подогревателей и плавильных печей
Поддоны агломерационных машин, решётчатые плиты и элементы подин печей для агломерации железной руды и цветных плавильных установок. Изготовлены из сплавов, устойчивых к высоким температурам и абразии.
Основная система материалов для металлургического плавления
Для самых нагруженных участков металлургического производства – желобов, каналов и лотков доменных печей – компания Zhili использует высококачественные жаростойкие сплавы марок ZG35Cr28Ni48 и ZG40Cr25Ni35. Данные аустенитные сплавы сохраняют конструкционную прочность при температурах выше 1100 °C и устойчивы к агрессивному воздействию шлака при кислородно-конвертерной и электродуговой сталиплавке.
| Марка сплава | ZG35Cr28Ni48 / ZG40Cr25Ni35 |
| Максимальная рабочая температура | Кратковременно до 1200 °C / постоянная эксплуатация до 1050 °C |
| Предел прочности при ползучести | Более 100 МПа при 900 °C за 10 000 часов наработки |
| Стойкость к воздействию шлака | Отличная (подходит для систем шлака CaO-SiO₂-Al₂O₃) |
Для установок грануляции шлака, шлаковых дробилок и оборудования для транспортировки горячего шлака сплавы Cr-Mo-Ni сочетают износостойкость и жаропрочность. Фирменный сплав Zhili HT-WR сохраняет твердость HRC 45–52 при 600 °C и отлично сопротивляется коррозионному воздействию стального, медного и никелевого шлака.
| Марка | HT-WR (фирменный сплав Zhili) |
| Твердость при комнатной температуре | HRC 48–55 |
| Твердость при 600 °C | HRC 35–42 (сохранение более 70 % исходной твердости) |
| Максимальная постоянная рабочая температура | До 700 °C |
Для цветной металлургии (плавка алюминия, меди, цинка) и комплектующих агломерационных цехов аустенитные нержавеющие стали обладают отличной стойкостью к окислению и достаточной прочностью при рабочих температурах до 1100 °C. Данные материалы являются стандартным решением для деталей отражательных печей по производству алюминия и оборудования для транспортировки медного штейна.
| Доступные марки | 310S (1.4845), 253MA, индивидуальные составы |
| Максимальная рабочая температура | До 1100 °C (сталь 310S) |
| Стойкость к окислению | Отличная до 1150 °C |
| Сферы применения | Внутренние элементы печей, оснастка для термообработки, цепные конвейеры |
Для деталей центрифуг по грануляции шлака, колец разливочных поворотных столов и валков непрерывных разливочных машин компания Zhili наносит никелевые и кобальтовые износостойкие наплавки методом плазменной наплавки PTA. Данные покрытия обеспечивают максимальную износостойкость при сохранении высокой адгезии основному металлу при повышенных температурах.
| Наплавочные сплавы | NiCrBSi (Colmonoy), кобальтовые сплавы типа Stellite® |
| Твердость поверхности наплавки | HRC 45–65 (зависит от марки сплава) |
| Максимальная рабочая температура с сохранением твердости | До 750 °C |
| Сферы применения | Валки непрерывных разливочных машин, детали шлаковых дробилок, патрубки фурм |
Типовые сценарии эксплуатации
Желоб и каналы доменной печи для выпуска чугуна
Каналы для транспортировки расплавленного чугуна и шлака при температуре 1400–1500 °C. Литые по песку блоки желобов заменены блоками из никель-хромового сплава Zhili с повышенной стойкостью к тепловым ударам и коррозионному воздействию шлака, срок службы увеличивается в 2–3 раза.
Жаростойкий сплав Ni-Cr · рабочая температура до 1500 °CПереработка и грануляция стального шлака
Стальной шлак из конвертеров и электродуговых печей при температуре 1600–1650 °C поступает на грануляцию и помол. Дробилки горячего шлака, барабаны грануляции и валки прессов HPGR требуют материалов, одновременно устойчивых к тепловым ударам и абразивному износу шлака.
Сплав HT-WR · шипованные валки HPGRВращающиеся плавильные печи (ферросплавы, никелевый чугун)
Вращающиеся печи для производства никелевого чугуна и ферросплавов при температуре 1400–1500 °C. Бандажи печей, опорные ролики и цепные системы изготовлены из жаростойких сплавов с отличной сопротивляемостью ползучести.
Бандажи печей · жаростойкая стальВалки машин непрерывной разливки стали
Водяноохлаждаемые валки разливочных машин с температурой поверхности 800–1000 °C. Валки с плазменной наплавкой PTA или индукционной закалкой обеспечивают износостойкость зоны контакта со стальной заготовкой.
Плазменная наплавка PTA · оборудование непрерывной разливкиЦветная металлургия (медь, цинк, алюминий)
Печи для выдержки расплава меди, цинка и алюминия. Аустенитная нержавеющая сталь и никель-хромовые сплавы применяются для подин печей, разливочных лотков и разливочных дисков, эксплуатирующихся в агрессивной среде паров металлов и фторидов.
Аустенитная нержавейка · марки 310S/253MAАгломерационные цеха по переработке железной руды
Поддоны агломерационных машин, уплотнения газовых камер и решётчатые стержни для переработки мелкой железной руды при температуре 1300–1480 °C. Основные причины износа – высокотемпературное окисление и термическая усталость металла.
Агломерационные поддоны · жаростойкая стальУспешные кейсы
Блоки желобов доменной печи для выпуска чугуна — печь объёмом 3200 м³
Бандажи вращающихся печей — завод по производству никелевого чугуна
Молотки шлаковых дробилок электродуговых печей — завод нержавеющей стали
Детали разливочного диска анодной меди — медеплавильный комбинат
